无轴螺旋输送机型号及参数

型号与参数

名称型号 WLS150 WLS200 WLS250 WLS300 WLS400 WLS500
螺旋体直径(mm) 150 184 237 284 365 470
外壳管直径(mm) 180 219 273 351 402 500
允许工作角度( α ) 0 °~ 30 ° 0 °~ 30 ° 0 °~ 30 ° 0 °~ 30 ° 0 °~ 30 ° 0 °~ 30 °
较大输送长度(m) 12 13 16 18 22 25
较大输送能力(t/h) 2.4 7 9 13 18 28
电机 型号 L ≤ 7 Y90L-4 Y100L1-4 Y100L2-4 Y132S-4 Y160M-4 Y160M-4
功率kW 1.5 2.2 3 5.5 11 11
型号 L>7 Y100L1-4 Y100L2-4 Y112M-4 Y132M-4 Y160L-4 Y160L-4
功率kW 2.2 3 4 7.5 15 15

选型讲解

1、叶片材质选择:参考物料的特性、输送要求、行业要求。

2、输送量:根据设计或工艺要求的物料输送量参照产品的技术性能进行选择,如果是进行设计选配,则应全面考虑直径计算、功率、速度等。

3、输送距离:标准型号长度范围在12-25米之间,中间每节长0.5米,可根据实际输送距离进行选择。

4、转速:应≤30转/分,允许偏差在10%的范围内,以免物料受过大的切向力而被抛起和机器受损。

5、进料形式:①用普通进料槽或进料管,物料直接落在螺旋上;②给料槽内装有回转叶片给料机,可调节进料量;③进料门设在侧面,物料由螺旋一边滑入。/p>

6、出料装置通常设在槽的底面,有方形、手携式和齿条式三种形式。

订货时应向厂家提供输送物料种类、输送距离、出料高度、输送量、水平还是倾斜安装、进料口形状和输送量等。
注:特殊需要时,可与厂房协商

无轴螺旋输送机产品优势

抗缠绕

无中心轴设计,可输送湿的、粘稠的或粘性物料,消除了有轴螺旋输送机中常见的堵塞和堆积现象。

输送量大

其输送量是相同直径传统有轴螺旋输送机的1.5倍,还能采用多级串联式安装,适应性强。

密封无污染

衬垫的槽盖确保槽体与槽盖密封避免物料泄漏,无异味外泄,并且防止任何气体媒介进入生产系统,保证了输送环境的卫生。

使用寿命长

由于缺乏中间轴,所有的受力都在叶片上,所以要求叶片具有足够的强度和刚度,大汉无轴螺旋输送机叶片厚度不小于20mm,螺旋片片高不小于80mm,可很大程度上延长使用周期。

维护成本低

物料输送时,叶片依靠摩擦壳体来完成,因此壳体需要较强的抗摩擦力,加设衬板可防止螺旋体与机壳直接接触,降低了维护成本。

结构与安装

结构图

结构图

机壳材质:分为碳钢和不锈钢

无轴螺旋体:单/双/多轴可选

衬板:高密度聚四氟乙稀衬板、锰钢、不锈钢等

安装方式

结构与安装

要求:无轴螺旋输送机安放布置一般为水平放置,也可以倾斜放置,但倾斜角度一般不超过25°。

行业应用

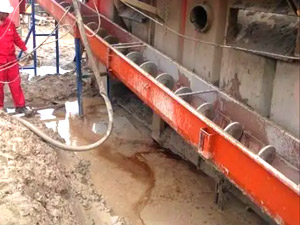

无轴螺旋输送机客户现场

污泥

输送物料:污泥

输送量:20吨/时

输送长度:3米

型号:WLS160型

客户评价

我们的污泥含水量大致在60%,使用这么久了都没遇到物料堆积的问题,输送量也基本符合我们的要求,这款污泥无轴螺旋输送机太给力了。

厨余垃圾

输送物料:厨余垃圾

输送量:26吨/时

输送长度:4米

推荐型号:WLS315型

客户评价

这款设备用来输送我们餐厅油水分离后的餐厨垃圾,之前买过其他厂家的,容易出现垃圾渗沥液,气味特别难闻,大汉这款机器使用至今还没有这种情况。

混凝土

输送物料:混凝土

输送量:30吨/时

输送长度:12米

推荐型号:WLS400型

客户评价

我们的混凝土物料潮湿性较大,而且为防止混凝土在输送过程中结块,大汉经过特殊设计,使物料不发生离析现象,避免了结块。

白灰

输送物料:白灰(30%水分)

输送量:1吨/时

输送长度:4米(角度20°)

推荐型号:WLS200型

客户评价

大汉从选型、打样、加工、发货都有专人与我司对接,到货后还细心的为我们讲解了操作技巧和使用过程中的注意事项,太省心了。

关于我们

新乡市大汉振动机械有限公司生产的无轴螺旋输送机型号包含:管式/u型/双无轴、不锈钢无轴螺旋等,建立12年以来,拥有一支经验丰富的团队,可根据用户需要设计。

大汉厂家获得ISO和欧盟CE认证,产品通过质检部门检查、安装调试,合格后方可出厂,现货供应,可保证24小时内发货(定制产品除外)。整机保修期为1年,更换配件保修6个月。产品都是由大汉厂家组装后发货,收货后即可使用,期间有任何问题可咨询客服,必要时可抵达用户现场进行维护。除此以外,大汉还建立有专门的配件仓库,能够保证及时的供货,降低设备停机风险,欢迎咨询洽谈!

厂家实拍

  • 生产车间

    加工车间

  • 试机现场

    试机现场

  • 发货现场

    发货现场

  • 无轴螺旋输送机现场

    无轴螺旋输送机现场

  • 生产团队

    生产团队

  • 服务团队

    服务团队

合作伙伴

合作伙伴

产品问答

问:WLS无轴螺旋输送机多少钱?
答:根据所选材质、型号、设计等不同,其价格月有所变化,一般来说,无轴螺旋价格在4000-42000元之间。
问:无轴螺旋输送机的优缺点
答:优点:①抗缠绕、不堵料;②输送量大,是传统有轴螺旋输送机的1.5倍;缺点:①由于螺旋无轴,衬板易磨损,增加了维修成本;②螺旋受物料碰撞摩擦容易偏心,影响效率。
问:无轴螺旋输送机叶片损坏原因及解决办法?
答:①叶片过薄,应选择合适的叶片厚度;②螺距小,选择合适的叶片螺距并降低叶片的转速;③管径选择不当,参考输送物料量及工艺布置。
